أجزاء توصيل متخصصة من فولاذ الكربون درجة Q355B للإطارات الفولاذية في المصانع

المزايا الأساسية

نطاق منتجات كامل لتوريد مواد الهيكل الفولاذي المساعدة من مصدر واحد: يشمل جميع الملحقات الخاصة بالتثبيت في الأساسات، ووصلات العوارض بالأعمدة، والهياكل الثانوية للسقف/الجدران، وتعزيز الهياكل. لا حاجة لشراء البراغي، والقضبان السحابية، والتثبيتات من موردين متعددين، مما يقلل تكاليف التنسيق ودورات الشراء، ويسهّل إعداد المواد الموحد للمشروع.

تصنيف واضح لمستويات المتانة مع مطابقة دقيقة لمواقع التحميل: تُستخدم صواميل عالية القوة من الدرجة ١٠.٩ في العقد الرئيسية الحاملة للحمل؛ وتُستخدم صواميل عادية مغلفنة في الهياكل الثانوية والغلاف الخارجي؛ وتُستخدم صواميل تثبيت سميكة في الأساسات. ويضمن التصنيف الواضح للأحمال السلامة الإنشائية ويراعي لوائح قبول إنشاء الهياكل الفولاذية.

عمليات مضادة للتآكل متعددة تناسب ظروف العمل المختلفة: التغميق بالأسود + الجلفنة في المناطق الصناعية العادية؛ والجلفنة بالغمر الساخن وطلاء داكرومت في البيئات الساحلية والبيئات المعرضة للتآكل الكيميائي. ويتميز طلاء الزنك الموحد بالالتصاق القوي، ما يقاوم التآكل أثناء الاستخدام الخارجي الطويل الأمد، مع عمر خدمة متناسق مع الهيكل الفولاذي الرئيسي.

تصنيع مسبق قياسي في المصنع بدقة أبعاد عالية وكفاءة بنائية عالية: تُقطَع البراغي المُرسِخة ولوحات التقوية والقضبان المرتبطة باستخدام آلات التحكم العددي الحاسوبي وتُقَصّ حسب الطول المطلوب، مع توحيد معايير الخيوط. ولا يلزم إجراء أي قصٍّ أو تثبيت خيوط ثانوي في الموقع. وتُركَّب البراغي مباشرةً دون لحام في الموقع، ما يقلل بشكل كبير من فترة تركيب الهياكل الفولاذية.

أداء ميكانيكي مستقر: تعمل القضبان المرتبطة وأعمدة الدعم الركبية وملحقات تقوية الأعمدة معًا للحد من التشوه الجانبي للعوارض والكمرات الفولاذية، مما يوفّر قدرة تحمل أعلى.

مواصفات المنتج

الفئات الفرعية للمنتج وسيناريوهات الاستخدام

(١) إكسسوارات تثبيت الأساس (تثبيت أساس المصنع)

البراغي المُرساة (مجموعات البراغي المُرساة): تُدمج في أساسات الخرسانة مع ألواح القواعد والصواميل والحلقات التثبيتية لتثبيت قاعدة الأعمدة الفولاذية، وتنقل الضغط العمودي للمنشأة بأكملها وأحمال الرياح — وهي مكونات أساسية لأعمال الأساسات في المنشآت الصناعية.

الألواح الفولاذية المُدمجة والمسامير القصية: تُدمج في أساسات المعدات والأرضيات الوسيطة والأرضيات المركبة من الفولاذ والخرسانة لتعزيز قوة الالتصاق بين الخرسانة والهياكل الفولاذية.

(٢) وصلات الإطار الرئيسي (نقاط وصل العوارض والأعمدة الحاملة الرئيسية):

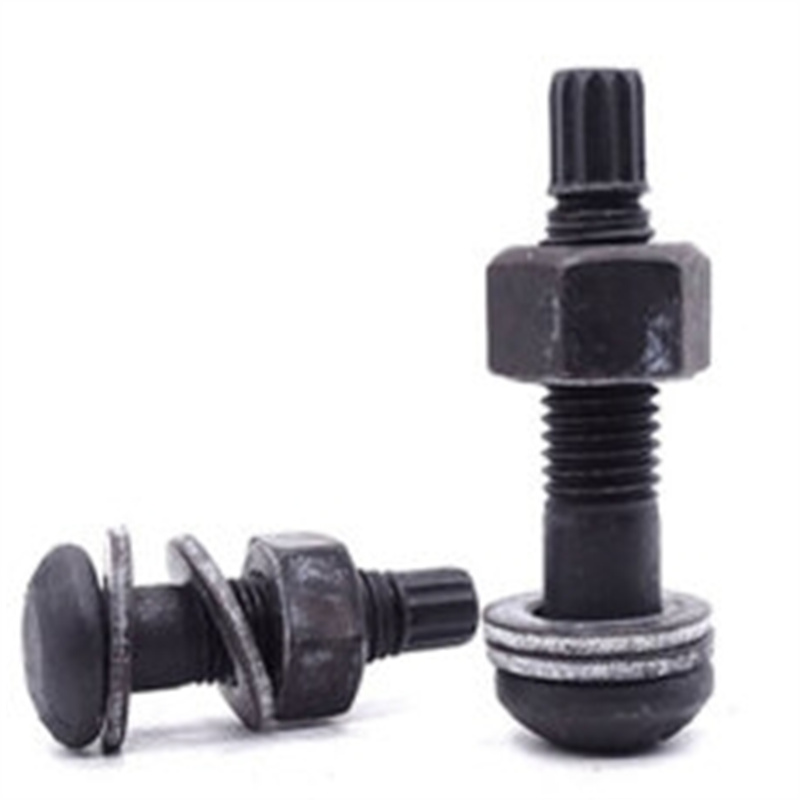

براغي عالية القوة من الدرجة ١٠.٩ ذات نوعية القص أو براغي السداسية الكبيرة: تُستخدم في وصل الأعمدة الفولاذية بالعوارض، ووصلات الإطار الرئيسي، وتثبيت عوارض الرافعات، حيث تتحمل قوى القص والشد الثقيلة — وهي البراغي الأساسية التي تضمن سلامة الهيكل في المنشآت الصناعية.

براغي مجلفنة عادية ولوحات التقوية: تُستخدم في وصل العناصر الداعمة والعناصر الرابطة والأعمدة المقاومة للرياح وغيرها من المكونات الثانوية — سهلة التركيب والفك، ومقاومة للتآكل.

(٣) تثبيت البنية الثانوية (مخصص للأعمدة المقطعية على شكل حرف C وZ)

أقواس الأعمدة المقطعية: مُلحَمة على جانب العوارض الفولاذية لدعم وتثبيت الأعمدة المقطعية على شكل حرفَي C وZ، وتوزّع أحمال السقف والجدران بشكل متساوٍ.

القضبان الفولاذية الدائرية المشدودة وأعمدة الغلاف: روابط جانبية بين الأعمدة المقطعية لمنع الالتواء الجانبي لها وعدم استقرارها الجانبي تحت الضغط — وتتوفر على شكل قضبان مشدودة مستقيمة أو مائلة.

الدعامات الركبية: تربط الحافة السفلية لعوارض السقف بالأعمدة المقطعية لتقييد التشوه الجانبي للعوارض الفولاذية — وهي دعامة أساسية في أسقف الباعات الكبيرة.

المشابك المُعدّلة (القضبان الملولبة القابلة للضبط): لضبط الشد في القضبان المشدودة بما يتناسب مع التفاوتات البُعدية أثناء الإنشاء، مما يضمن بقاء البنية الثانوية مستقيمة ومستقرة.

(٤) مكونات تعزيز نظام الدعامات

لَوَحَاتُ التَّثْبِيتِ الجَانِبِيِّ لِالأَعْمِدَةِ وَلَوَحَاتُ التَّثْبِيتِ الأُفُقِيِّ لِلسَّقْفِ: مَرَاكِزُ التَّوصِيلِ لِأَعْضَاءِ التَّثْبِيتِ المَصْنُوعَةِ مِنْ حَدِيدٍ زَوَايَا وَأَعْضَاءِ الارْتِبَاطِ المَصْنُوعَةِ مِنْ أَنْبُوبٍ فَوْلَادِيٍّ، لِتَشْكِيلِ نِظَامِ عَتَلَةٍ مُسْتَقِرٍ كَامِلٍ يُقَاوِمُ الرِّيَاحَ القَوِيَّةَ وَالقُوَى الجَانِبِيَّةَ النَّاتِجَةَ عَنِ الزَّلَازِلِ.

أَعْضَاءُ الارْتِبَاطِ وَالغِشَاوَاتُ: تَوْصِيلُ الأَعْمِدَةِ وَالعُرُوضِ الفَوْلَادِيَّةِ طُولِيًّا لِحِفْظِ البُعْدِ الطُّولِيِّ بَيْنَهَا وَمَنْعِ الانْزِيَاحِ الجَانِبِيِّ الكُلِّيِّ.

(٥) سِيَاقَاتُ البِنَاءِ المُنَاسِبَةُ

• دَعْمٌ رَئِيسِيٌّ كَامِلٌ لِلْهَيْكَلِ الرَّئِيسِيِّ لِمَصَانِعِ الفُولَادِ وَحِدَةِ الطَّابَقِ القِيَاسِيَّةِ وَمَصَانِعِ التَّشْغِيلِ الآلِيِّ المُزَوَّدَةِ بِرَافِعَاتٍ ثَقِيلَةِ الحِمْلِ؛
• إِكْسِسُوَارَاتٌ تَثْبِيتِيَّةٌ ثَانَوِيَّةٌ لِمَخَازِنِ اللَّوجِسْتِيَّا الْكَبِيرَةِ وَالمَخَازِنِ المُبَرَّدَةِ وَالمَخَازِنِ العَالِيَةِ المَقَايِيسِ؛
• دَعْمٌ لِهَيْكَلٍ فَوْلَادِيٍّ وَاسِعِ المَدَى لِلمَبَانِي المَكْتَبِيَّةِ الإطَارِيَّةِ المُتَعَدِّدَةِ الطَّوَابِقِ وَقَاعَاتِ العَرْضِ فِي المَنَاطِقِ الصِّنَاعِيَّةِ وَالمَلَاعِبِ الرِّيَاضِيَّةِ؛
• مَجْمُوعَاتٌ إكْسِسُوَارِيَّةٌ مُعَالَجَةٌ بِمَادَّةِ دَاكْرُومِتْ أَوْ مَغْمُوسَةٌ فِي الزِّنْكِ السَّاخِنِ لِمَقَاوَمَةِ التَّآكُلِ فِي المَنَاطِقِ السَّاحِلِيَّةِ وَالمَصَانِعِ المُعْرَّضَةِ لِلتَّآكُلِ الكِيمِيَائِيِّ؛
• استبدال وصلات الهيكل الفولاذي المُهترئة أو المُتآكلة في مشاريع تجديد المصانع القديمة ورفع ارتفاعها وتقويتها؛
• دعائم بسيطة للمباني المؤقتة في المواقع، وأكواخ تخزين المواد، وأغطية مواقف السيارات الخفيفة المصنوعة من الصلب؛

الأسئلة الشائعة

السؤال ١: كيف يتم التمييز بين البراغي عالية القوة والبراغي المجلفنة العادية، ومتى يُستعمل كل نوع؟

الإجابة ١: تُستخدم براغي الدرجة ١٠.٩ عالية القوة في العقد الحاملة الرئيسية مثل الأعمدة الفولاذية والعوارض الفولاذية وعوارض الرافعات التي تتعرض لقوى قصٍّ وشدٍّ كبيرة. أما البراغي المجلفنة العادية فهي مناسبة فقط للمواقع الحاملة الثانوية مثل العوارض العرضية (البُرْزَل) وأجهزة التثبيت والدرابزين. ولا يجوز استبدال النوعين ببعضهما.

السؤال ٢: أي عملية مقاومة للتآكل مناسبة للملحقات المستخدمة في المنشآت الساحلية التي تميل إلى الصدأ؟

الإجابة ٢: الملحقات المجلفنة بالغمر الكامل هي الخيار المفضل. أما في المناطق الساحلية ذات الضباب الملحي الشديد أو ورش العمل الكيميائية، فيُوصى باستخدام طلاء داكرومت (DACROMET) لتحسين الأداء. ويتميز هذا الطلاء بالالتصاق القوي لطبقة الزنك ومقاومته الممتازة لتآكل الكلوريد، ما يطيل عمر الملحقات الإنشائية بشكل كبير.

السؤال ٣: كيف يتم التأكد من طول ومواصفات البراغي التثبيتية؟

أ3: تُحسب المواصفات وفقًا لارتفاع المصنع وحمولة العمود الفولاذي وسماكة الأساس الخرساني. وتتطلب Workshops الرافعات الثقيلة براغي تثبيت ذات أقطار أكبر ولوحات تثبيت سميكة. ويمكننا تقديم تحقق احترافي من حساب الأحمال لتحديد مواصفات براغي التثبيت الأنسب.

س4: هل يمكن استبعاد القضبان الربطية والدعائم المركبة أثناء الإنشاء؟

ج4: لا يُوصى باستبعادها. ففي الأسقف ذات الباع العريض ومناطق الرياح القوية، يؤدي غياب القضبان الربطية والدعائم المركبة إلى حدوث الالتواء والتشوه في العوارض العرضية والعوارض الفولاذية، ما ينتج عنه أسطح سقف متموجة، مما يعرّض السلامة الإنشائية للخطر الجسيم ويضر بالأداء المائي العام للهيكل.

س5: هل يمكن قص الملحقات الإنشائية أو لحامها في الموقع؟

أ5: قص البراغي والقضبان الموصِلة في الموقع يؤدي إلى تلف الخيوط والطبقات المقاومة للتآكل، ما يسبب الصدأ المبكر وفشل الأداء. ويستلزم لحام ألواح التقوية في الموقع معالجة ثانوية بالدهانات المقاومة للتآكل. ويُوصى بشدة باستخدام التصنيع المتكامل في المصنع
