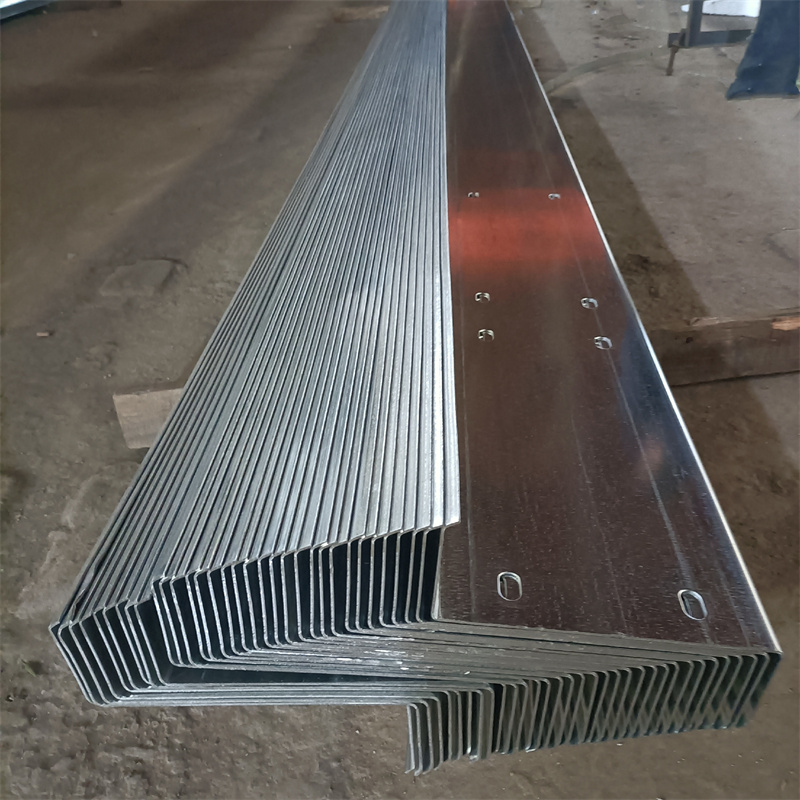

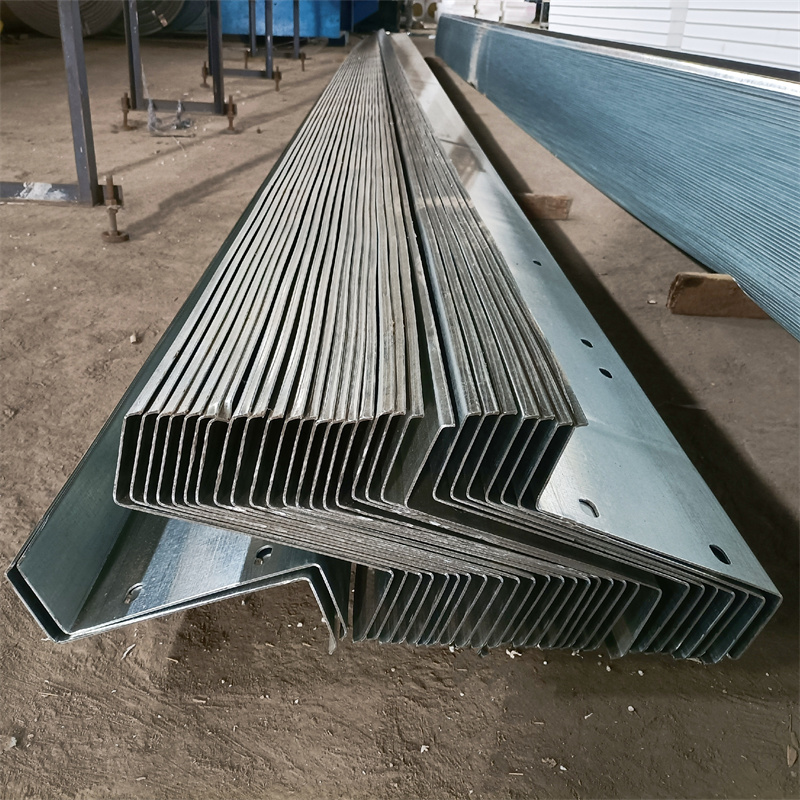

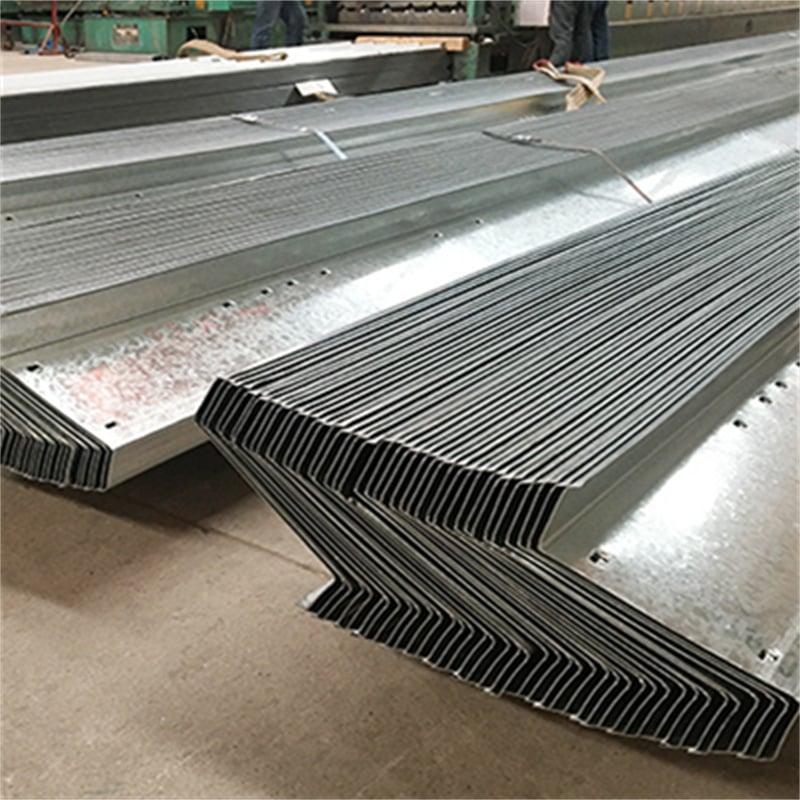

• तकनीक: झुके हुए होंठ का डिज़ाइन तीव्र ढलान वाली छतों पर फिसलन को रोकता है।
• सामग्री: राष्ट्रीय मानक Q195/Q235B स्टील स्ट्रिप्स को रोल फॉर्म किया गया है।
शिंगयुआनक्सिंग गरम-डुबोए हुए जस्तीकृत जेड-अनुभाग पर्लिन्स का प्रस्तुतिकरण करता है उच्च-ढलान छत ओवरलैपिंग के लिए, जो एक मज़बूत, कुशल और संक्षारण-प्रतिरोधी समाधान है जिसे मांगपूर्ण छत निर्माण परियोजनाओं के लिए अभियांत्रिकी द्वारा विकसित किया गया है। सिद्ध सामग्री विज्ञान को व्यावहारिक डिज़ाइन के साथ जोड़कर, हमारे गरम-डुबोए हुए जस्तीकृत जेड-अनुभाग पर्लिन्स उच्च-ढलान छत समाधानों के लिए श्रेष्ठ संरचनात्मक प्रदर्शन और दीर्घकालिक टिकाऊपन प्रदान करते हैं। ये गरम-डुबोए हुए जस्तीकृत जेड-अनुभाग पर्लिन्स उन स्थानों के लिए आदर्श हैं जहाँ ओवरलैपिंग छत पर्लिन्स और विश्वसनीय संरचनात्मक निरंतरता की आवश्यकता होती है। शिंगयुआनक्सिंग का गरम-डुबोए हुए जस्तीकृत जेड-अनुभाग पर्लिन्स के प्रति दृष्टिकोण निर्माण की सटीकता, क्षेत्र में अनुकूलन योग्य स्थापना और सुरक्षात्मक गरम-डुबोए हुए जस्तीकृत कोटिंग्स को आधुनिक निर्माण आवश्यकताओं को पूरा करने के लिए एकीकृत करता है
गर्म-डुबकी जस्तीकृत जेड-अनुभाग परलिन्स को सटीक आयामों के लिए रोल-फॉर्म किया जाता है, जिससे अनुभाग के गुणों में स्थिरता और भार के तहत भविष्यवाणि योग्य प्रदर्शन सुनिश्चित होता है। ये जेड-अनुभाग परलिन्स उच्च-ढलान छत समाधानों के लिए अनुकूलित हैं, जहाँ वायु उत्थान, तापीय गति और संकेंद्रित भार एक ऐसे परलिन की मांग करते हैं जो दृढ़ता को हल्के वजन के संचालन के साथ जोड़ता हो। गर्म-डुबकी जस्तीकृत जेड-अनुभाग परलिन्स में छत परलिन्स के अतिव्यापन विवरण शामिल हैं, जो छत के पैनलों भर में निरंतर समर्थन प्रदान करते हैं, विक्षेप को कम करते हैं और छत के डेक की स्थिरता में सुधार करते हैं
इन जेड-अनुभाग परलिन्स का एक प्रमुख लाभ औद्योगिक-श्रेणी की गर्म-डुबकी जस्तीकृत लेप का उपयोग है। गर्म-डुबकी जस्तीकृत लेप स्टील और जस्त के बीच एक धातुकीय बंधन प्रदान करते हैं, जो बलिदानी सुरक्षा और अवरोध प्रदर्शन के माध्यम से आधार धातु को संक्षारण से बचाते हैं
उत्कृष्ट अनुभाग यांत्रिक गुण, बड़े स्पैन और ऊँची ढलान वाली छतों के लिए उपयुक्त: झुकी हुई लिप वाला जेड-अनुभाग का जड़त्व आघूर्ण और अनुभाग मापांक अधिक होता है, जिससे उसकी मोड़ने की क्षमता समान मोटाई के सी-अनुभाग स्टील की तुलना में श्रेष्ठ होती है। झुके हुए फ्लैंज ऊँची ढलान वाली छतों के साथ अच्छी तरह से मेल खाते हैं, जिससे फिसलन, मुड़ना या झुकना रोका जाता है और अत्यधिक लंबी छतों के लिए बेहतर समतलता सुनिश्चित की जाती है।
नेस्टेड लैपिंग द्वारा निरंतर समग्र भार स्थानांतरण: पर्लिन के सिरों को अतिरिक्त कनेक्शन प्लेटों के बिना एक-दूसरे पर ओवरलैप किया जा सकता है, जिससे निरंतर लोड ट्रांसफर संभव होता है और छत का विक्षेपण काफी कम हो जाता है; इससे दीवारों और छत के पैनलों में दरारें और पानी के रिसाव का खतरा भी कम हो जाता है—यह ६ मीटर से अधिक स्पैन वाली बड़ी छतों के लिए आदर्श है।
दीर्घकालिक जंग रोधी के लिए एकीकृत हॉट-डिप गैल्वनाइज़िंग: पूर्ण-अनुभाग हॉट-डिप गैल्वनाइज़िंग से एक सघन, समान जिंक कोटिंग प्राप्त होती है जिसमें कोई छूटा हुआ क्षेत्र नहीं होता, जो नमी, अम्लीय वर्षा और लवण-क्षारीय क्षरण के प्रभावी रूप से प्रतिरोध करती है। सामान्य कारखाना वातावरण में सेवा आयु २० वर्ष से अधिक है; तटीय उच्च-आर्द्रता वाले क्षेत्रों में २७५ ग्राम/वर्ग मीटर की मोटी जिंक कोटिंग चुनी जा सकती है, जो मौसम प्रतिरोध को काफी बढ़ाती है।
हल्का वजन और सामग्री की बचत, मुख्य स्टील संरचना की लागत को कम करना: पतली-दीवार उच्च-शक्ति डिज़ाइन समान लोड आवश्यकताओं के लिए कम स्टील का उपयोग करती है, जिससे कुल छत लोड कम हो जाते हैं और मुख्य स्टील बीमों तथा फाउंडेशन के मजबूतीकरण की लागत घट जाती है, जिससे पूरी परियोजना की लागत कम हो जाती है।
उच्च स्थल-स्थापना दक्षता के लिए कारखाने में पूर्व-पंचिंग: दीवार फिक्सिंग छेदों और टायरॉड कनेक्शन छेदों की सटीक प्री-पंचिंग ड्रॉइंग्स के अनुसार की जा सकती है। साइट पर असेंबली के लिए केवल हाई-स्ट्रेंथ बोल्ट्स का उपयोग किया जाता है—कोई वेल्डिंग या द्वितीयक एंटीकॉरोज़न कार्य की आवश्यकता नहीं होती है, जिससे छत और दीवार निर्माण की अवधि काफी कम हो जाती है।
|
पैरामीटर आइटम |
मानक कॉन्फ़िगरेशन पैरामीटर |
|
आधार सामग्री |
Q235B, Q355B गरम-रोल्ड स्टील स्ट्रिप्स (उच्च-शक्ति विकल्प के लिए Q355B उपलब्ध) |
|
आकार देने की प्रक्रिया |
पूर्ण स्वचालित एकीकृत ठंडा आकार देना, 15°–18° मानक ढलान वाला लिप कोण |
|
सामान्य अनुभाग आकार |
Z120, Z140, Z160, Z180, Z200, Z250, Z280, Z300 |
|
वेब की मोटाई |
1.0 मिमी, 1.8 मिमी, 2.0 मिमी, 2.3 मिमी, 2.5 मिमी, 3.0 मिमी, आवश्यकतानुसार अनुकूलित किया जा सकता है |
|
गैल्वेनिज़ेशन मानक |
मानक 40 ग्राम/वर्ग मीटर, भारी संक्षारण प्रतिरोधी 275 ग्राम/वर्ग मीटर दोनों ओर से गरम-डुबोया गया जस्तीकरण |
|
सटीक लंबाई |
1–12 मीटर से निश्चित लंबाई कटिंग; अतिरिक्त लंबे टुकड़ों को खंडित ओवरलैप में संसाधित किया जाता है |
|
प्रसंस्करण विकल्प |
पूर्व-छिद्रण, बेवल कटिंग, अंत सीलिंग, विशेष आकार की कटिंग |
|
लागू छत का ढलान |
ढलान वाली छतों के लिए सार्वभौमिक, 1:10 से 1:3 तक |
|
डिज़ाइन सेवा जीवन |
मानक जिंक कोटिंग के साथ 15–25 वर्ष; 275 ग्राम मोटी जिंक कोटिंग के साथ अधिकतम 30 वर्ष |
|
मिलान घटक |
पर्लिन ब्रैकेट्स, गोल इस्पात टाई रॉड्स, स्लीव स्ट्रट्स, स्व-थ्रेडिंग स्क्रूज़, उच्च-शक्ति कनेक्टिंग बोल्ट्स |
लार्ज-स्पैन स्टील स्ट्रक्चर वर्कशॉप छतें: मशीनरी प्रोसेसिंग, हार्डवेयर निर्माण, लंबी छतों वाले भारी उत्पादन वर्कशॉप—उच्च ढलान और भारी बर्फ़ के भार की स्थितियों के लिए वरीयता दी जाती है।
बड़े लॉजिस्टिक्स भंडारों के लिए: उच्च-मानक भंडारण, कोल्डचेन गोदाम, ई-कॉमर्स सॉर्टिंग केंद्र जिनमें बड़े क्षेत्रफल वाली छतें और दीवारें हों—निरंतर लैपिंग छत की समतलता सुनिश्चित करती है तथा इन्सुलेटेड सैंडविच पैनल्स को विकृति से बचाती है।
औद्योगिक पार्कों में मानकीकृत कारखाना भवन: बहुमंजिला या एकल-मंजिला मानक कारखानों का बैच निर्माण, जिनमें एकीकृत द्वितीयक संरचनाएँ हों, जिससे डिज़ाइन और निर्माण लागत कम होती है।
बड़ी सार्वजनिक स्थान इमारतें: जिमनेशियम, प्रदर्शनी हॉल, किसान बाज़ार, पार्किंग कैनोपी—बड़े स्पैन वाली कॉलम-मुक्त छतों के लिए सपोर्टिंग पर्लिन्स।
फोटोवोल्टिक छत ब्रैकेट प्रणालियाँ: कारखाने की छतों पर फोटोवोल्टिक मॉड्यूल के भार का समर्थन करना, जिसमें लंबे समय तक बाहरी उपयोग के लिए उपयुक्त एंटीकॉरोज़न गुण हों।
मौजूदा कार्यशालाओं का नवीनीकरण और विस्तार: फर्श के अतिरिक्त निर्माण, छत के नवीनीकरण और बाहरी दीवारों के अपग्रेड—जस्टेड पर्लिन्स के लिए कार्यस्थल पर कोई एंटीकॉरोज़न कार्य की आवश्यकता नहीं होती है, जिससे कारखाने के उत्पादन में व्यवधान को न्यूनतम किया जा सकता है।
पशुपालन और भंडारण शेड संरचनाएँ: पशु शेड, रेत/ग्रेवल भंडारण शेड, अस्थायी साइट सामग्री शेड—नमी प्रतिरोधी, धूलरोधी, क्षरण प्रतिरोधी और विघटन के बाद पुनः उपयोग के योग्य।
योजना पुष्टिकरण एवं आरेख समन्वय: वर्कशॉप के स्पैन, छत के ढलान, पवन/बर्फ के भार और आवरण पैनल के प्रकार के आधार पर, उपयुक्त Z-पर्लिन विनिर्देशों, मोटाई और जिंक कोटिंग मानकों की सिफारिश करना; पर्लिन लेआउट और लैप जॉइंट विस्तृत आरेख प्रदान करना; कट लंबाई, पंचिंग आवश्यकताओं, उद्धरण, और आपूर्ति कार्यक्रम की पुष्टि करना; स्पष्ट गुणवत्ता स्वीकृति मानकों के साथ औपचारिक अनुबंध पर हस्ताक्षर करना।
कारखाना मानकीकृत अनुकूलित उत्पादन: आने वाली राष्ट्रीय मानक स्टील स्ट्रिप्स का यांत्रिक और मोटाई निरीक्षण किया जाता है; पूर्ण स्वचालित ठंडा आकार देना, सटीक कटिंग, सीएनसी प्रीपंचिंग और समग्र हॉट-डिप गैल्वनाइज़िंग; सीधापन और जिंक कोटिंग चिपकने की जाँच प्रत्येक टुकड़े के लिए की जाती है ताकि अदृश्य कोटिंग, विकृति और किनारों के धागे जैसे दोषों को दूर किया जा सके।
पूर्णता स्वीकृति एवं डिलीवरी: आपूर्ति पूरी होने पर, विनिर्देशों, ज़िंक लेपन की गुणवत्ता और आयामी सटीकता के निरीक्षण में सहयोग करें; सामग्री प्रमाणपत्र और ज़िंक लेपन परीक्षण रिपोर्ट के साथ-साथ पूर्ण निर्माण चित्र प्रदान करें।
सीधी कारखाना आपूर्ति, कोई मध्यस्थकर्ता अधिक मूल्य नहीं: स्वयं की पूर्ण स्वचालित ठंडा आकार देने और हॉट-डिप गैल्वनाइज़िंग उत्पादन लाइनें; जेड80–जेड300 श्रृंखला विनिर्देशों का पूर्ण स्टॉक इन्वेंट्री; बड़े पैमाने के कार्यशाला परियोजनाओं के लिए महत्वपूर्ण मूल्य लाभ।
पूर्ण विनिर्देश, पूर्ण-दृश्य अनुकूलन क्षमता: पारंपरिक, मोटी, उच्च-शक्ति क्यू355 और उच्च-संक्षारण-सुरक्षा जिंक कोटिंग्स को शामिल करता है; विभिन्न गैर-मानक बड़े-स्पैन छत परियोजनाओं के लिए किसी भी लंबाई में कटिंग, पूर्ण-छिद्र प्रीपंचिंग और विशेष-आकार के सिरों की प्रसंस्करण सुविधा प्रदान करता है।
ट्रेसैबिलिटी के साथ राष्ट्रीय मानक कच्चा माल नियंत्रण: सभी सामग्रियाँ प्रमाणित प्रमुख मिलों से प्राप्त की जाती हैं; प्रत्येक बैच के लिए सामग्री परीक्षण रिपोर्ट संग्रहीत की जाती हैं; जस्त लेप की मोटाई की नमूना निरीक्षण; परियोजना सत्यापन के लिए पूर्ण स्वीकृति दस्तावेज़ीकरण।
बड़े-स्पैन कार्यशाला परियोजनाओं में गहन विशेषज्ञता: हज़ारों कार्यशालाओं, शीतलन भंडारण सुविधाओं और लॉजिस्टिक्स पार्कों को सेवा प्रदान की गई; तटीय, उच्च ऊँचाई वाले शीतलन और रासायनिक रूप से क्षरणकारी वातावरणों के लिए पर्लिन अपग्रेड समाधानों से परिचित; लोड गणना प्रदान कर सकते हैं और लागत कम करने के लिए पर्लिन के बीच की दूरी को अनुकूलित कर सकते हैं।
पर्याप्त उत्पादन क्षमता और विश्वसनीय डिलीवरी: मानक विनिर्देशों की डिलीवरी ३–७ दिनों में; बड़े पार्क परियोजनाओं को बैच में निर्धारित किया जाता है; अनुबंध के समयसीमा के अनुसार कड़ाई से डिलीवरी की जाती है, जिससे छत/दीवार आवरण निर्माण के कार्यक्रम में कोई देरी नहीं होती।
प्रश्न १: जेड-सेक्शन पर्लिन और सी-सेक्शन पर्लिन के बीच चयन कैसे करें? इनमें क्या अंतर है?
जेड-सेक्शन इस्पात समर्थन अंत में एक-दूसरे में फँस जाते हैं/ओवरलैप होते हैं, जिससे निरंतर बीम बनते हैं, जिनकी वक्रता क्षमता अधिक होती है, जो ६ मीटर से अधिक ढलान और स्पैन वाली छतों के लिए उपयुक्त है। सी-सेक्शन इस्पात को ओवरलैप नहीं किया जा सकता और यह मुख्य रूप से छोटे स्पैन वाली दीवारों, दरवाज़े/खिड़की के खुलने और छोटी ढलान वाले साधारण शेड के लिए उपयोग किया जाता है। बड़े क्षेत्रफल की लंबी छतों के लिए जस्तीकृत जेड-सेक्शन पर्लिन को वरीयता दी जाती है।
प्रश्न २: तटीय क्षेत्रों या रासायनिक संयंत्रों के लिए कौन-सा जस्तीकृत पर्लिन उपयुक्त है?
२७५ ग्राम/वर्ग मीटर दोहरी ओर से मोटी की गई गर्म-डुबोए जस्तीकृत जेड-सेक्शन इस्पात का चयन करें। मोटी जस्त की परत क्लोराइड आयनों और अम्ल/क्षार क्षरण के प्रति बढ़ी हुई प्रतिरोधक क्षमता प्रदान करती है, जिससे बाद में जंग लगने के रखरखाव की लागत काफी कम हो जाती है और सेवा जीवन ५०% से अधिक बढ़ जाता है।
प्रश्न ३: छत पर भारी बर्फ़ के भार के कारण क्या पर्लिन विकृत हो जाएगा?
मोटी दीवार की मोटाई, Q355 उच्च-शक्ति वाली सामग्री और कम किया गया पर्लिन का अंतराल अपनाया जा सकता है। हम स्थानीय बर्फ़ के भार के आँकड़ों के आधार पर विशेषज्ञ भार गणना प्रदान कर सकते हैं, ताकि उचित विनिर्देशों को सुनिश्चित किया जा सके और छत के झुकाव या विकृति को रोका जा सके।
प्रश्न 4: क्या पर्लिन को स्थल पर काटा या छिद्रित किया जा सकता है?
स्थल पर काटना और छिद्रण करना अनुशंसित नहीं है, क्योंकि क्षतिग्रस्त जस्तीकृत लेप जंग लगने के प्रति संवेदनशील होता है। सभी प्रसंस्करण कारखाने में पूरा किए जाने चाहिए। यदि स्थल पर समायोजन अपरिहार्य हैं, तो कटे हुए सतहों पर जंगरोधी सुरक्षा के लिए विशेष जिंक-समृद्ध मरम्मत रंग का लेपन करना आवश्यक है।
प्रश्न 5: क्या जस्तीकृत Z-पर्लिन का उपयोग सैंडविच पैनलों के साथ किया जा सकता है?
पूर्णतः संगत। ये इन्सुलेटेड छत सैंडविच पैनलों के लिए समर्पित द्वितीयक संरचना हैं। निरंतर ओवरलैपिंग संरचना पैनल की समतलता सुनिश्चित करती है और सैंडविच पैनलों के लंबे समय तक के तनाव या सील विफलता के कारण दरार पड़ने, रिसाव और ठंड के नुकसान को रोकती है।
प्रश्न 6: सेवा जीवन क्या है? क्या बाद में इसे फिर से रंगने की आवश्यकता होगी?
मानक 40 ग्राम ज़िंक कोटिंग सामान्य पौधा वातावरण में बिना रीपेंटिंग के 10 वर्ष तक चलती है। 275 ग्राम मोटी कोटिंग तटीय क्षेत्रों में जंग से 30 वर्षों तक सुरक्षा प्रदान करती है। केवल वार्षिक सरल सतह धूल सफाई की आवश्यकता होती है—रखरखाव लागत अत्यंत कम है।
प्रश्न 7: एक पूर्ण द्वितीयक संरचनात्मक प्रणाली के लिए कौन-से एक्सेसरीज़ आवश्यक हैं?
सहायक एक्सेसरीज़ में पर्लिन ब्रैकेट, गोल इस्पात टाई रॉड, स्लीव स्ट्रट, एम10/एम12 उच्च-शक्ति बोल्ट और जलरोधक सेल्फ-टैपिंग स्क्रू शामिल हैं। इन्हें एक समग्र पैकेज के रूप में एकीकृत संक्षारण सुरक्षा मानकों के साथ आपूर्ति की जा सकती है, जिससे ग्राहक की कई स्रोतों से खरीद लागत कम हो जाती है।
